VdS CEA 4001 Richtlinien für Sprinkleranlagen, Planung und Einbau

Wo gibts das PDF zum Download? Im Webshop der VdS!

Christian Engelke

6 min

29. November 2024

Christian ist Gründer von Sprinklertank-Inspektion.de und Inspektionsexperte. Seit 2017 hat er sich auf die Inspektion enge und schwer erreichbare Räume mit Unterwasserdrohnen spezialisiert – von Sonderbauwerken über Prozessanlagen bis zu industriellen Tanks.

In diesem Artikel:

150 Jahre Sprinkler – wie aus 10 Seiten 286 wurden
Was steht in der VdS CEA 4001?
VdS CEA 4001 als PDF herunterladen
VdS CEA 4001 : 2024-01 – die aktuelle Ausgabe im Überblick
Was ist neu in der Ausgabe 2024-01?
Anwendungsbereich der VdS CEA 4001
Ziele einer Sprinkleranlage nach VdS CEA 4001
Brandgefahrenklassen und Auslegung
Planung und Dokumentation nach VdS CEA 4001
Weitere zentrale Themen der VdS CEA 4001
Fazit
Häufig gestellte Fragen

150 Jahre Sprinkler – wie aus 10 Seiten 286 wurden

Am 11. August 1874 erhielt der amerikanische Erfinder Henry S. Parmelee das Patent für sein "improvement of fire-extinguishers" – die Geburtsstunde des modernen Sprinklers. 2024 feierte der Sprinkler also sein 150-jähriges Jubiläum.
Mit der Technik wuchs auch das Regelwerk. Was 1910 mit einer schlanken Vorschrift zu "Feuerlöschbrausen-Anlagen" begann, ist heute ein 286 Seiten starkes Kompendium:

Jahr	Regelwerk	Umfang
1910	Erste Vorschrift "Feuerlöschbrausen-Anlagen"	10 Seiten
1968	Form 155	20 Seiten
1974	Form 3003	81 Seiten
1999	VdS 2092	142 Seiten
2003	VdS CEA 4001 (Erstausgabe)	227 Seiten
2024	VdS CEA 4001 (8. Ausgabe)	286 Seiten

Seit der Erstausgabe 2003 folgt die Richtlinie einem konsistenten Drei-Jahres-Update-Rhythmus – jede neue Ausgabe spiegelt damit den jeweils aktuellen Stand der Technik wider.

Was steht in der VdS CEA 4001?

Die VdS CEA 4001 ist die zentrale Richtlinie für die Planung, den Einbau und den Betrieb von Sprinkleranlagen. Sie legt detaillierte Anforderungen an alle wesentlichen Aspekte fest – von der Klassifizierung der Brandgefahren über die hydraulische Auslegung bis hin zur Wahl der Wasserversorgung und den technischen Spezifikationen der Sprinkler. Besonders relevant für Betreiber von Industrieanlagen sind die Kapitel zur Einstufung in Brandgefahrenklassen, zur hydraulischen Berechnung der Anlagenleistung sowie zu den Anforderungen an Pumpen und Wasserversorgungssysteme. Neben der Installation gibt die Richtlinie auch klare Vorgaben zur regelmäßigen Überwachung und Instandhaltung von Sprinkleranlagen, um eine dauerhafte Betriebssicherheit zu gewährleisten. Für Unternehmen ist die VdS CEA 4001 daher ein unverzichtbarer Leitfaden, um Sprinkleranlagen normgerecht zu betreiben und einen effektiven Brandschutz sicherzustellen.

Planung & Design
- Sicherer Brandschutz durch normgerechte Planung und Installation von Sprinkleranlagen
- Detaillierte Einstufung in Brandgefahrenklassen für eine risikobasierte Schutzstrategie
- Optimale Dimensionierung und Anordnung von Sprinklern zur maximalen Effizienz
- Präzise hydraulische Berechnung für eine bedarfsgerechte Auslegung der Sprinkleranlagen
- Sichere Planung und Dokumentation durch strukturierte Vertrags- und Planungsphasen
Wasserversorgung & Hydraulik
- Zuverlässige Wasserversorgung durch verschiedene Optionen wie öffentliche Netze, Wasserbehälter und natürliche Wasserquellen
- Effektive Druck- und Durchflussregelung zur Sicherstellung der Anlagenleistung
- Einsatz spezialisierter Pumpensysteme für eine stabile Wasserversorgung
- Integration von Druckluft-Wasserbehältern zur Sicherstellung einer konstanten Löschwasserversorgung
- Effiziente Planung und Berechnung von Rohrnetzen für eine zuverlässige Wasserversorgung
Anlagentypen & Einsatzgebiete
- Unterschiedliche Sprinkleranlagentypen für verschiedene Umgebungen, wie Nass-, Trocken- und vorgesteuerte Systeme
- Schutzkonzepte für Hochregallager, Produktionsstätten und gefährdete Bereiche
- Spezielle Anforderungen an Hochhäuser und mehrgeschossige Gebäude mit Zoneneinteilung
- Einsatz von ESFR-Sprinklersystemen für Hochrisikobereiche mit speziellen Anforderungen
- Frostschutzlösungen für Sprinkleranlagen in kalten Umgebungen
Sicherheit & Überwachung
- Sichere Alarmierungs- und Überwachungssysteme für eine schnelle Reaktion im Brandfall
- Sicherstellung der Energieversorgung von Überwachungssystemen durch Netz- und Akkupufferung
- Vermeidung von Fehlfunktionen durch normgerechte Auswahl und Platzierung von Sprinklern
- Verhinderung von Wasserschäden durch präzise Steuerung und Druckregelung
- Effektive Übertragung von Alarm- und Steuerbefehlen an ständig besetzte Stellen
Wartung & Instandhaltung
- Regelmäßige Wartung und Instandhaltung für eine dauerhafte Betriebssicherheit
- Prüf- und Testeinrichtungen zur regelmäßigen Kontrolle der Anlagenfunktion
- Verwendung von Korrosionsschutzmaßnahmen für eine langlebige Sprinklerinfrastruktur
- Sicherstellung der Funktionsfähigkeit durch regelmäßige Inbetriebnahmeprüfungen
- Reduktion von Ausfallzeiten durch vorbeugende Wartung und Inspektionsprogramme

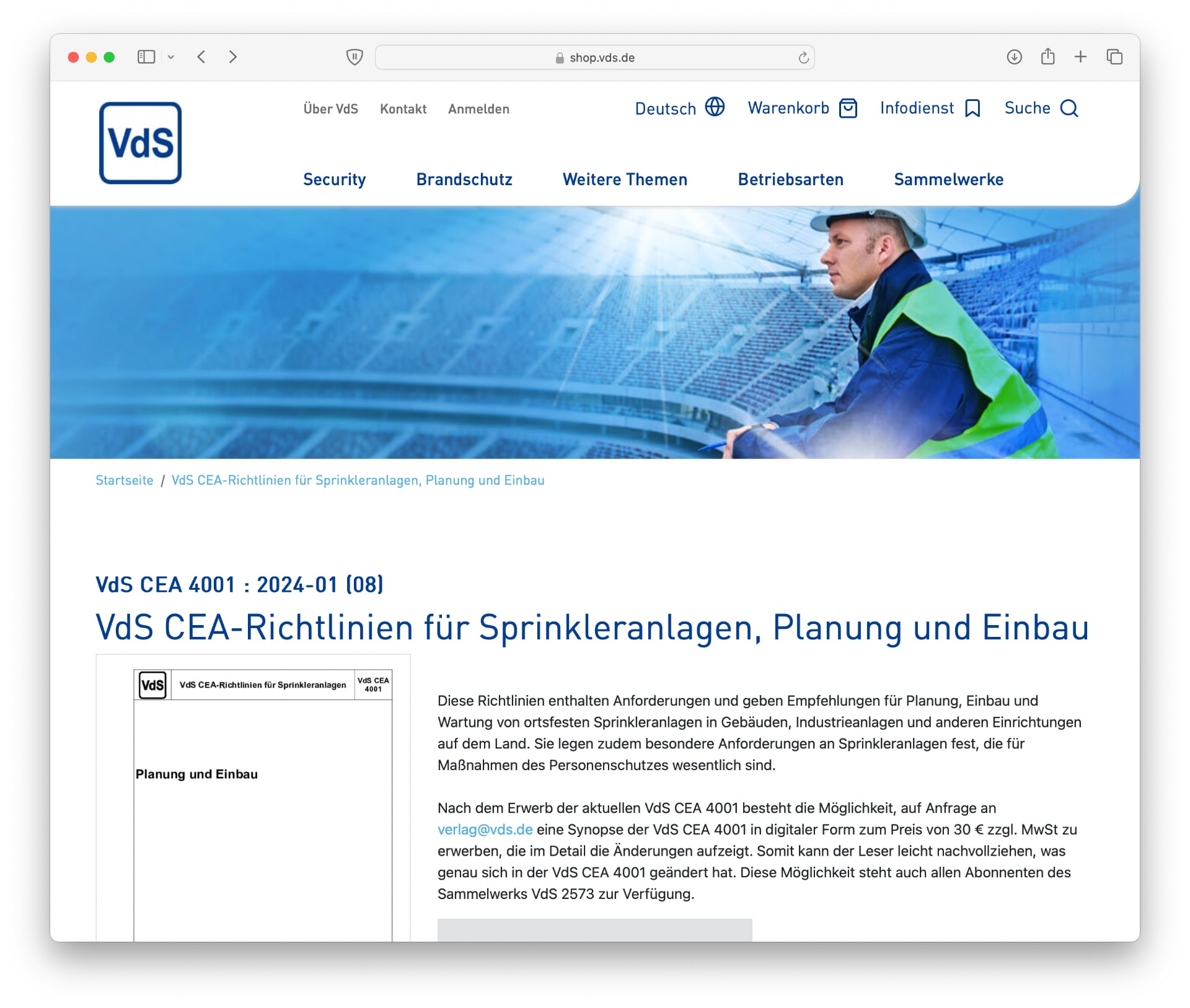

VdS CEA 4001 als PDF herunterladen

Viele Unternehmen benötigen die Informationen aus der VdS CEA 4001 für die Planung und den Betrieb von Sprinkleranlagen. Komischerweise gehen viele davon aus, dass die Richtlinie kostenlos zum Download bereitsteht. Die VdS CEA 4001 ist aber nicht kostenlos verfügbar, kann aber im Webshop der VdS bestellt werden und anschließend als PDF herunterladen werden. Webshop der VdS.

VdS CEA 4001 : 2024-01 – die aktuelle Ausgabe im Überblick

Die VdS CEA 4001 ist die zentrale deutsche Richtlinie für die Planung und den Einbau von Sprinkleranlagen. In der neuesten Ausgabe VdS CEA 4001 : 2024-01 (08) werden alle technischen und organisatorischen Anforderungen festgelegt, damit Sprinkleranlagen zuverlässig funktionieren und den hohen Sicherheits- und Versicherungsstandards gerecht werden.
Die Richtlinie enthält die verbindlichen Anforderungen für ortsfeste automatische Sprinkleranlagen in Gebäuden und Industrieanlagen. Sie basiert auf den europäischen CEA-Richtlinien und wurde gezielt an deutsche Verhältnisse angepasst.
Wichtige Neuerung 2024: Die bisherige Unterscheidung in Klasse 1 und Klasse 2 wurde aufgehoben – die Grenzen zwischen beiden Klassifizierungen waren in der Praxis zunehmend verschwommen. Alle Anlagen entsprechen jetzt dem hohen Schutzniveau der früheren Klasse 1 und kombinieren europäische Standards mit den bewährten hohen Verfügbarkeitsanforderungen in Deutschland.
Die Richtlinie gilt für alle Neuanlagen, Erweiterungen und wesentlichen Änderungen, die ab dem 01.07.2024 in Auftrag gegeben werden.

Was ist neu in der Ausgabe 2024-01?

Neben der Auflösung der Klassen 1 und 2 hat die 8. Ausgabe drei spannende neue Anforderungen aufgenommen, die direkt aus der Praxis stammen:

Automatische Kleinteilelager (AKL) und mehretagige Regalanlagen (TL-ASRS) – Moderne Lagerlogistik schafft ein neues Problem: Die Feuerwehr kommt im Brandfall kaum noch an die Brandherde heran. Deshalb muss bei solchen Anlagen ab 2024 ein Konzept für die finale Brandbekämpfung durch die Feuerwehr existieren – der Sprinkler allein reicht nicht mehr.
Kunststoffpaletten – Lange unterschätzt, jetzt explizit geregelt: Werden Güter der Kategorien I–III auf Kunststoffpaletten gelagert, ist die Brandgefahrenklasse um eine Kategorie anzuheben.
E-Autos in Tiefgaragen – Stellplätze, an denen E-Fahrzeuge abgestellt werden könnten, brauchen jetzt 60 Minuten Betriebszeit und eine Feuerwehreinspeisung. Eine direkte Reaktion auf das veränderte Brandverhalten von Lithium-Ionen-Akkus.

Eine deutsche Besonderheit: Die hydraulische Berechnung in der VdS CEA 4001 nutzt die günstigste statt der ungünstigsten Wirkfläche. Was zunächst paradox klingt, ist bewusst konservativer als internationale Standards – ein Vorteil des deutschen Systems, der die Anlage im Ernstfall robuster auslegt.

Anwendungsbereich der VdS CEA 4001

Die Richtlinie regelt:

Planung und Einbau von Sprinkleranlagen in Gebäuden und Industrieanlagen
Niederdruck-Wassernebel-Sprinkleranlagen (zusätzlich zum jeweiligen Systemhandbuch)
Erweiterungen, Reparaturen und Änderungen bestehender Anlagen

Nicht geregelt sind:

Hochdruck-Wassernebel- und Sprühwasseranlagen
Sprinkleranlagen auf Schiffen, in Flugzeugen oder im Bergbau
Sprinkleranlagen für Wohnbereiche – diese fallen unter VdS 2896

Ziele einer Sprinkleranlage nach VdS CEA 4001

Eine Sprinkleranlage soll Brände bereits im Entstehungsstadium erkennen und löschen oder zumindest unter Kontrolle bringen. Die endgültige Brandbekämpfung erfolgt durch die Feuerwehr.
Wichtige Grundsätze:

Die Anlage soll möglichst das gesamte Gebäude schützen.
Beim Personenschutz kann der Schutz auf bestimmte Bereiche beschränkt werden.
Sprinkleranlagen ersetzen keine anderen Brandschutzmaßnahmen wie Brandmeldeanlagen, baulichen Brandschutz oder Rauch- und Wärmeabzugsanlagen (RWA).

Brandgefahrenklassen und Auslegung

Die VdS CEA 4001 klassifiziert Risiken in vier Hauptklassen:

Klasse	Bezeichnung	Typische Bereiche
LH	Light Hazard (kleine Gefahr)	Büros, Schulen, Krankenhäuser
OH	Ordinary Hazard (mittlere Gefahr)	Lager, Werkstätten, Verkaufsräume
HHP	High Hazard Process (Produktionsrisiken)	Fertigung mit hohen Brandlasten
HHS	High Hazard Storage (Lagerrisiken)	Hochregallager, Palettenlager

Zusätzlich gibt es detaillierte Regelungen für:

Lagerung von Kunststoffen (PP / PE / PS)
ESFR-Sprinkler (Anhang L)
Schaummittel-Zumischung (Anhang M)
Besondere Risiken (Anhang K)

Planung und Dokumentation nach VdS CEA 4001

Kapitel 3 der Richtlinie legt klare Anforderungen an die Vertragsplanung fest. Folgende Unterlagen müssen erstellt und dem Betreiber übergeben werden:

Übersichtsplan des Betriebs
Installationsübersicht
Detaillierte Montagezeichnungen
Wasserversorgungsnachweis
Liste der verwendeten VdS-anerkannten Bauteile

Wichtig: Nur VdS-anerkannte Errichter dürfen Sprinkleranlagen nach diesen Richtlinien planen und einbauen.

Weitere zentrale Themen der VdS CEA 4001

Wasserversorgung – öffentliches Netz, Behälter, Pumpen
Art und Größe der Anlagen – Nass-, Trocken-, vorgesteuerte und Tandemanlagen
Abstände und Anordnung von Sprinklern
Hydraulische Berechnung des Rohrnetzes
Alarmventilstationen und Alarmierung
Inbetriebnahmeprüfungen und Abnahme
Erhaltung der Betriebsbereitschaft – verweist auf VdS 2091

Fazit

Die VdS CEA 4001 : 2024-01 (08) ist das maßgebliche Regelwerk für alle, die Sprinkleranlagen planen, errichten oder betreiben. Sie gewährleistet höchste Sicherheit, Zuverlässigkeit und Versicherungskonformität.
Wer eine Sprinkleranlage nach diesen Richtlinien errichtet, profitiert von klaren Vorgaben, die sich in der Praxis bewährt haben – und von einem Schutzniveau, das den aktuellen Stand der Technik widerspiegelt.

Häufig gestellte Fragen zur VdS CEA 4001

Was ist die VdS CEA 4001?

Die VdS CEA 4001 ist die maßgebliche Richtlinie für Planung, Installation und Wartung von Sprinkleranlagen in Deutschland. Sie definiert die technischen Standards und Anforderungen für einen normgerechten Brandschutz und wird von Versicherungen als Grundlage für die Risikobewertung herangezogen.

Für wen ist die VdS CEA 4001 relevant?

Die Richtlinie ist besonders wichtig für Betreiber von Industrieanlagen, Planungsbüros, Installateure und Wartungsunternehmen. Sie bietet verbindliche Vorgaben für die Auslegung von Sprinkleranlagen und ist oft Voraussetzung für den Versicherungsschutz.

Welche Brandgefahrenklassen werden unterschieden?

Die VdS CEA 4001 unterscheidet verschiedene Brandgefahrenklassen (LH, OH, HHP, HHS), die sich nach der Brandlast und dem Risikopotential richten. Diese Einstufung ist entscheidend für die Dimensionierung der Sprinkleranlage und die erforderliche Wasserversorgung.

Wie oft müssen Sprinkleranlagen nach VdS CEA 4001 gewartet werden?

Die Richtlinie schreibt regelmäßige Wartungsintervalle vor: Wöchentliche Kontrollen durch den Betreiber, vierteljährliche Überprüfungen wichtiger Komponenten und eine jährliche Hauptinspektion durch VdS-anerkannte Fachfirmen.

Welche Anforderungen gibt es an die Wasserversorgung?

Die Wasserversorgung muss zuverlässig und ausreichend dimensioniert sein. Die Richtlinie fordert oft eine zweifache Wasserversorgung, zum Beispiel durch öffentliche Netze, Hochbehälter oder Pumpenanlagen. Die genauen Anforderungen hängen von der Brandgefahrenklasse ab.

Was sind die Mindestanforderungen an die Dokumentation?

Es müssen vollständige Planungsunterlagen, hydraulische Berechnungen, Abnahmeprotokolle und ein Betriebsbuch vorliegen. Alle Wartungen und Prüfungen müssen dokumentiert werden. Diese Dokumentation ist wichtig für Versicherungen und Behörden.

Welche Rolle spielt die VdS CEA 4001 bei Bestandsanlagen?

Auch bestehende Anlagen müssen regelmäßig auf Konformität mit der aktuellen Richtlinie überprüft werden. Bei wesentlichen Änderungen oder Erweiterungen ist eine Anpassung an die aktuellen Anforderungen erforderlich.

Wie wird die Funktionsfähigkeit der Anlage sichergestellt?

Die Richtlinie fordert regelmäßige Funktionsprüfungen, einschließlich der Überprüfung von Pumpen, Alarmventilen und Meldeeinrichtungen. Zusätzlich sind Probeauslösungen und Durchflussmessungen vorgeschrieben.

Wie grenzt sich die VdS CEA 4001 von der VdS 2091 ab?

Faustregel: Die VdS CEA 4001 regelt die Errichtung – Planung, Dimensionierung und Einbau. Der laufende Betrieb mit Kontrollen, Wartung und den Prüfintervallen für Sprinklertanks ist Sache der VdS 2091. Beide Regelwerke greifen ineinander: erst normgerecht gebaut, dann normgerecht betrieben.

Was ist neu in der Ausgabe VdS CEA 4001 : 2024-01?

Die 8. Ausgabe hat die frühere Unterscheidung in Klasse 1 und Klasse 2 aufgehoben – alle Anlagen entsprechen jetzt dem hohen Schutzniveau der bisherigen Klasse 1. Neu sind außerdem drei praxisnahe Anforderungen: ein Konzept zur finalen Brandbekämpfung durch die Feuerwehr bei automatischen Kleinteilelagern (AKL) und mehretagigen Regalanlagen, eine um eine Kategorie angehobene Brandgefahrenklasse bei Lagerung auf Kunststoffpaletten sowie 60 Minuten Betriebszeit und eine Feuerwehreinspeisung für Stellplätze, an denen E-Fahrzeuge abgestellt werden könnten. Die Ausgabe gilt für Neuanlagen, Erweiterungen und wesentliche Änderungen, die ab dem 1. Juli 2024 in Auftrag gegeben werden.

Wer darf Sprinkleranlagen nach VdS CEA 4001 planen und einbauen?

Nur VdS-anerkannte Errichter dürfen Sprinkleranlagen nach der VdS CEA 4001 planen und einbauen. Dem Betreiber sind dabei vollständige Unterlagen zu übergeben – unter anderem Übersichts- und Installationsplan, Montagezeichnungen, Wasserversorgungsnachweis und eine Liste der verwendeten VdS-anerkannten Bauteile.

Was regelt die VdS CEA 4001 nicht?

Nicht geregelt sind Hochdruck-Wassernebel- und Sprühwasseranlagen, Sprinkleranlagen auf Schiffen, in Flugzeugen oder im Bergbau sowie Sprinkleranlagen für Wohnbereiche – letztere fallen unter die VdS 2896.
